SSD选购必读：一文详解硬盘的总线协议和接口

选择固态硬盘SSD时，大多数人往往更多地关注容量与价格，却往往忽略了决定性能的关键要素：通信架构。

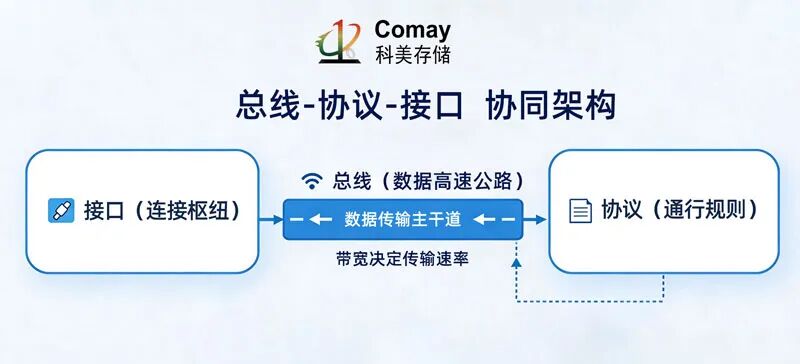

总线如同数据的高速公路，协议定义了通行的规则，而接口则是连接各方的枢纽。这三者的协同配合，直接影响着存储系统能否充分发挥性能。

本文将为您全面解析硬盘的总线协议和接口技术体系。

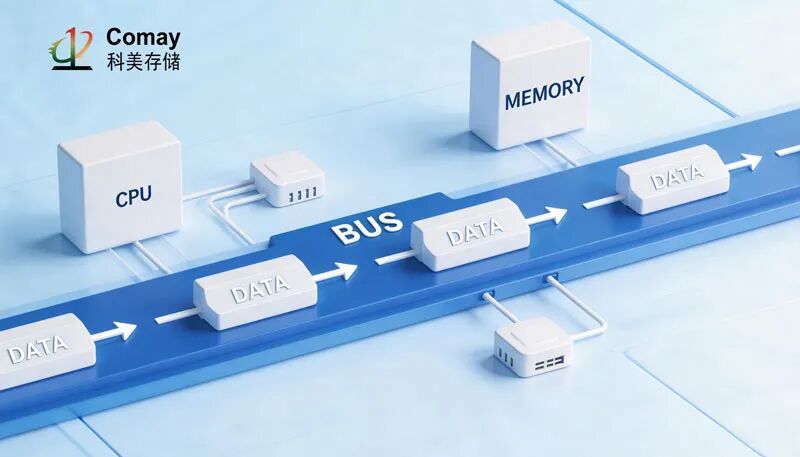

计算器内部有很多元件，各元件之间会有数据交互的需求。比如CPU想要和内存交互数据，那CPU就需要有一条通往内存的电路，比如CPU想要和硬盘交互数据，那同样需要一条通往硬盘的电路。

在计算机内部，像这样不同设备之间交互数据的电路就被称作“总线”。所有的总线都是基于物理准则之上，受到物理链路的影响，总线在单位时间内只能传输一定量的数据，这就是总线的带宽。

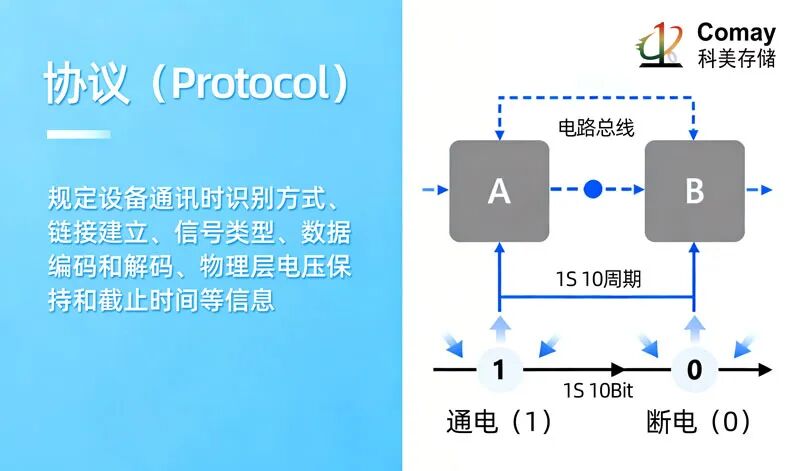

谈到硬盘的接口和兼容性就一定绕不开协议这两个字，协议简单来讲就是计算机内部的一种规矩，它规定了2个设备通讯时如何识别对方、如何建立链接、使用的信号类型、数据编码和解码、物理层电压保持和截止时间等信息。

假设A、B设备之间有一条电路，可以通电和断电，如果不做规定和约束，那么这个总线除了通电和断电之外无法实现任何功能。

如果规定1S为10个周期，通电为1，断电为0，那A只需要大量的通电和断电，将信息以1S10Bit的速度传输给B，这个1S10个周期，通电为1，断电为0这个规定就是通讯协议。

在计算机内部，硬盘想要和其他设备通讯，就需要以数据协议作为沟通、输出总线作为媒介、物理接口作为硬盘接入。

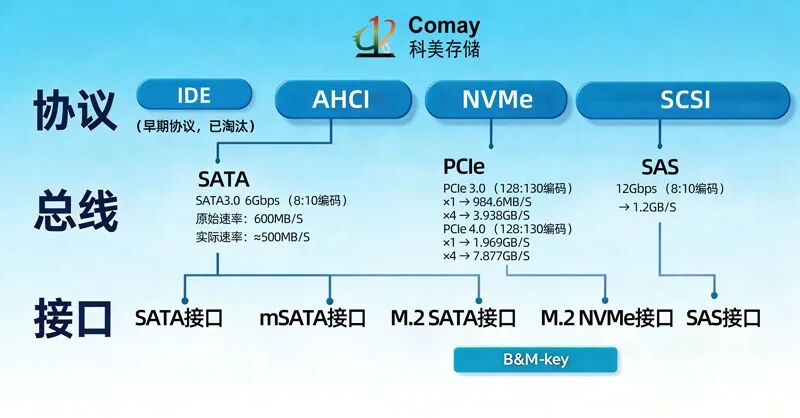

目前的硬盘协议共有4种，分别是IDE、AHCI、NVMe、SCSI，其中IDE作为早期的协议已基本淘汰，本期不做深入探究。

硬盘总线共有3种，SATA、PCIe、SAS，物理层接口有SATA、mSATA、M.2（B Key、M Key、B&M Key）、PCIe、U.2、SAS等。

其中总线上决定了硬盘的性能，通过总线基本可以判断出硬盘的速率上限。

(1) 硬盘总线

①SATA总线的版本目前主流是SATA 3.0，理论带宽6Gbps，8：10编码，600MB/S的传输速率（已换算成winodws系统下显示速率）。

②PCIe总线的版本主流是PCIe3.0和PCIe4.0，均采用128：130编码，PCIe带宽与插槽长度有关系，如PCIe3.0×1的带宽为984.6MB/S，PCIe3.0×4的带宽为3.938GB/S，PCIe4.0×1的带宽1.969GB/S，PCIe4.0×4的带宽为7.877GB/S。

③SAS总线的版本主要是SAS3.0，理论带宽12Gbps，8：10编码，1.2GB/S的传输速率。

(2) 硬盘接口

①SATA接口使用的是SATA传输总线，协议是AHCI。SATA接口分为2个部分，由15PIN的供电接口和7PIN的数据接口组成，供电一般由ATX电源提供，数据接口通过SATA线接到主板上。由于SATA总线最高速率是600MB/S，加上传输损耗和干扰，实际速度一般在500MB/S左右。

②mSATA接口使用的是SATA传输总线，AHCI协议，mSATA接口比较小巧，诞生的目的就是为了缩小硬盘的体积。因为总线的关系，mSATA接口的传输速率和SATA一样，也是500MB/S左右。

③M.2接口可以走SATA总线AHCI协议，此时与普通的SATA硬盘没有太大区别，体积小了一点，速率同样被限制在500MB/S左右。

M.2接口也可以走PCIe总线NVMe协议，速率上限由PCIe版本和长度决定，PCIe3.0×4速率上限为4GB/S，PCIe4.0×4速率上限为8GB/S。M.2接口又分为B-Key和M-Key，B-Key的豁口在左边，M-Key的豁口在右边，B-Key又称为Socket2，支持SATA总线和PCIe×2，M-Key被称为Socket3，支持SATA总线和PCIe×4。

不过，不能单纯通过外形判断M.2支持什么协议和总线，有的主板B-Key可能只能走SATA总线不能走PCIe总线，有的M-Key只能走PCIe不能走SATA总线，具体需要参考主板的规格书。

④PCIe既可以作为总线，承担传输通道存在，也可以直接以接口的形式存在。如果在PCIe接口安装硬盘，走的就是PCIe总线NVMe协议。PCIe接口除了插显卡之外，还可以插无线网卡、有线网卡、声卡、采集卡等。

⑤SAS接口使用的是SAS总线SCSI协议，通常在服务器上使用，可以理解为增强的SATA接口。SAS接口可以一分多，可满足服务器硬盘柜多硬盘的需求，由于是在SATA接口上改款而来的，所以SAS接口可以向下兼容SATA硬盘，走AHCI协议，而SAS硬盘本身是SAS接口SCSI协议，所以只能在SAS总线上使用。

从SATA到PCIe的演进，从AHCI到NVMe的升级，每一次技术进步都在重新定义存储系统的性能边界。理解总线、协议与接口的协同关系，不仅能帮助您做出更明智的技术选型，更能为系统优化提供科学依据。
